¡Hola! quiero darte la bienvenida a esta Guía Completa del Cableado Ethernet, un artículo que nace después de muchos años instalando redes tanto en viviendas como en oficinas, resolviendo problemas de conectividad y aconsejando a clientes que no sabían por dónde empezar cuando se hablaba de cables, categorías o PoE.
A lo largo de mi trayectoria he visto de todo: instalaciones perfectamente ejecutadas y otras que parecían una película de terror con cables sin identificar, conectores mal crimpados o distancias que excedían cualquier recomendación. Por eso decidí crear esta guía: para que cualquiera, tanto un principiante como alguien con experiencia, pueda entender de forma clara qué tipo de cable debe elegir, cómo conectarlo correctamente y qué herramientas son realmente útiles en una instalación profesional o doméstica.
En esta guía quiero compartir contigo no solo lo básico, sino también esos detalles prácticos que marcan la diferencia en una red estable: desde cómo elegir la categoría adecuada hasta cómo comprobar si un cable está correctamente montado, pasando por PoE, estándares de colores, conectores o incluso cómo localizar un cable en una instalación. Mi objetivo es que, cuando termines de leer, tengas la confianza suficiente para montar, reparar o mejorar cualquier instalación Ethernet.
Índice
- Tipos de cables Ethernet por categoría
- Tabla comparativa de categorías
- Estándares de colores T568A y T568B
- Diferencias entre conectores RJ45 macho y hembra
- Distancia máxima en un cable Ethernet
- Diferencia entre cables de interior y exterior
- Cómo localizar un cable con un buscador de cables
- Qué es PoE y cómo comprobarlo
- Cómo probar un cable Ethernet para verificar continuidad
- Conclusión

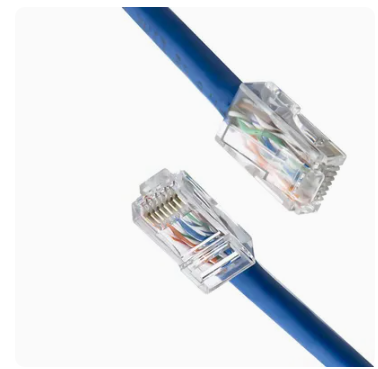

Tipos de cables Ethernet por categoría
Los cables Ethernet se clasifican en categorías que indican su rendimiento, velocidad y capacidad de transmisión. Las más comunes hoy en día son:
- Cat 5e – Ideal para redes domésticas
- Cat 6 – Mejor rendimiento y menor diafonía
- Cat 6A – Alta velocidad y más distancia a 10 Gbps
- Cat 7 – Apantallado, muy usado en instalaciones profesionales
- Cat 8 – Pensado para centros de datos
Tabla comparativa de categorías
| Categoría | Velocidad Máxima | Frecuencia | Distancia Máxima |
|---|---|---|---|
| Cat 5e | 1 Gbps | 100 MHz | 100 m |
| Cat 6 | 1 Gbps / 10 Gbps (hasta 55 m) | 250 MHz | 100 m |
| Cat 6A | 10 Gbps | 500 MHz | 100 m |
| Cat 7 | 10 Gbps | 600 MHz | 100 m |
| Cat 8 | 40 Gbps | 2000 MHz | 30 m |

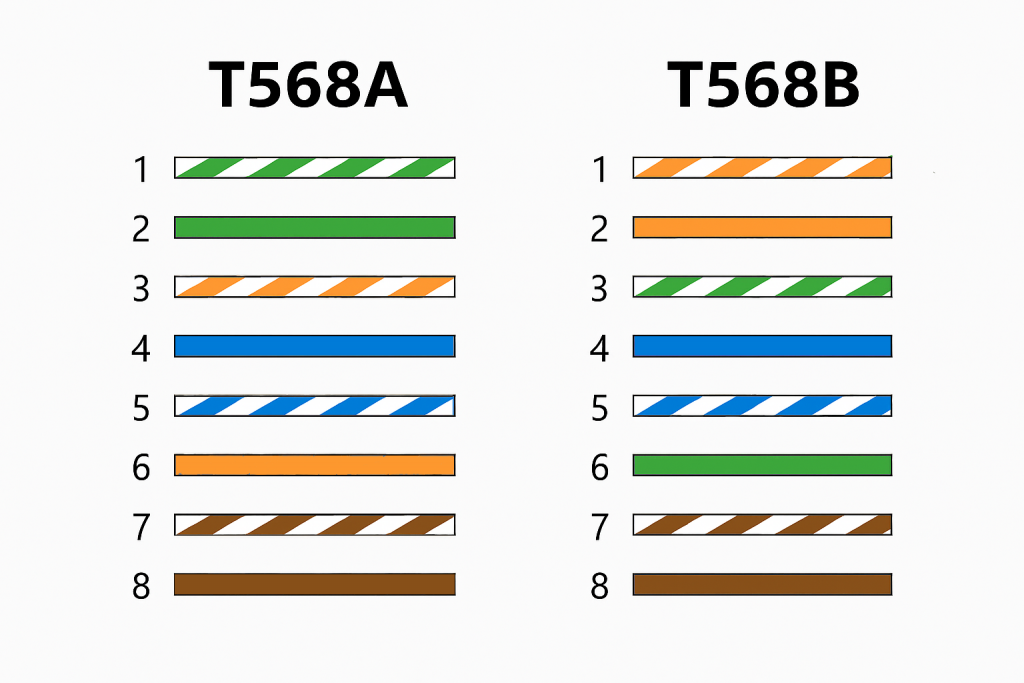

Estándares de colores T568A y T568B
Para crimpar un conector RJ45, existen dos estándares:
Esquema T568A
- Blanco/Verde
- Verde
- Blanco/Naranja
- Azul
- Blanco/Azul
- Naranja
- Blanco/Marrón
- Marrón
Esquema T568B
- Blanco/Naranja
- Naranja
- Blanco/Verde
- Azul
- Blanco/Azul
- Verde
- Blanco/Marrón
- Marrón
⚠️ Recomendación: hoy en día se usa casi siempre T568B, para mantener compatibilidad.
Para crimpar un cable de red con el estándar T568B, primero retira la funda exterior del cable y ordena los ocho hilos según la secuencia del estándar (blanco‑naranja, naranja, blanco‑verde, azul, blanco‑azul, verde, blanco‑marrón, marrón). Sujeta el conector RJ45 con la pestaña hacia abajo y la abertura hacia ti, de modo que puedas insertar los hilos en línea recta siguiendo el orden correcto. Recorta los cables a la misma longitud, insértalos hasta el fondo del conector y, una vez bien alineados, coloca el conector en la crimpadora y presiónala firmemente para fijar los pines
Diferencias entre conectores macho y hembra

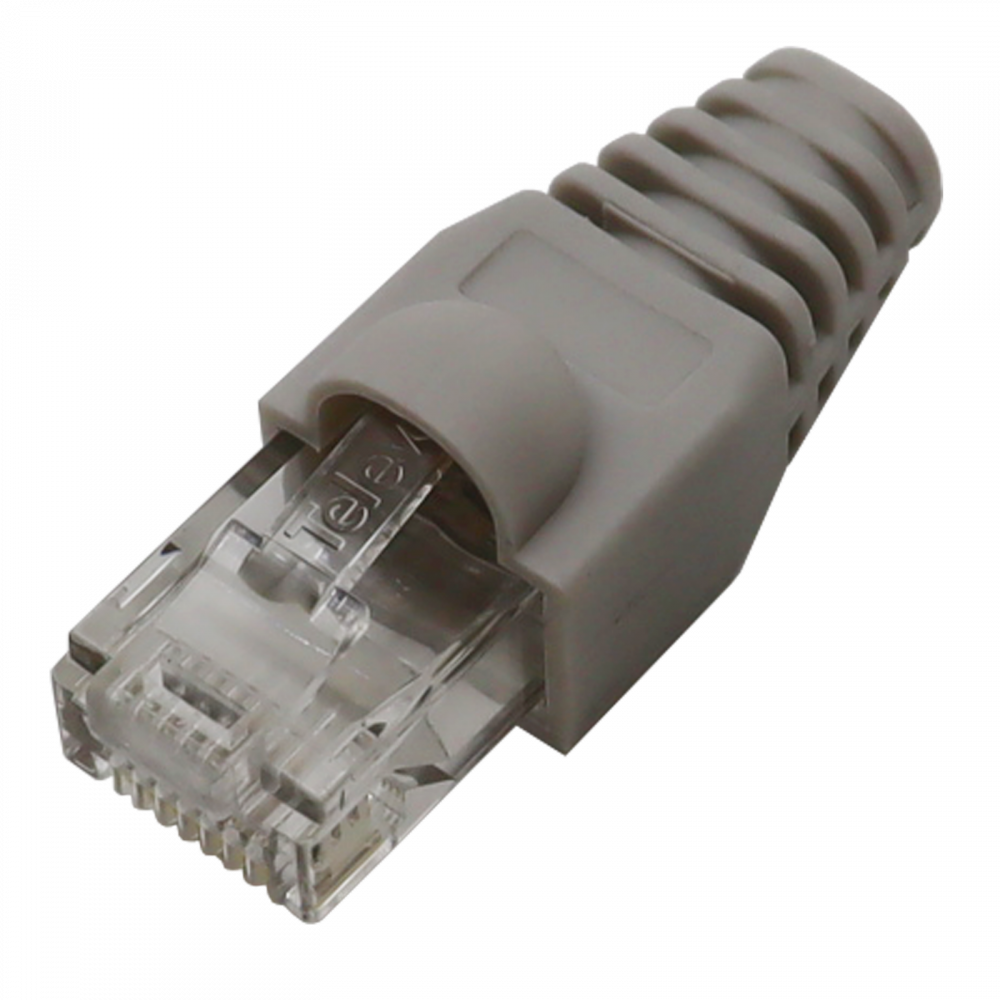

RJ45 Macho
- El que se crimpia al cable
- Va en los extremos del latiguillo
- De plástico, económico
Usos: conectar PC, switches, routers.

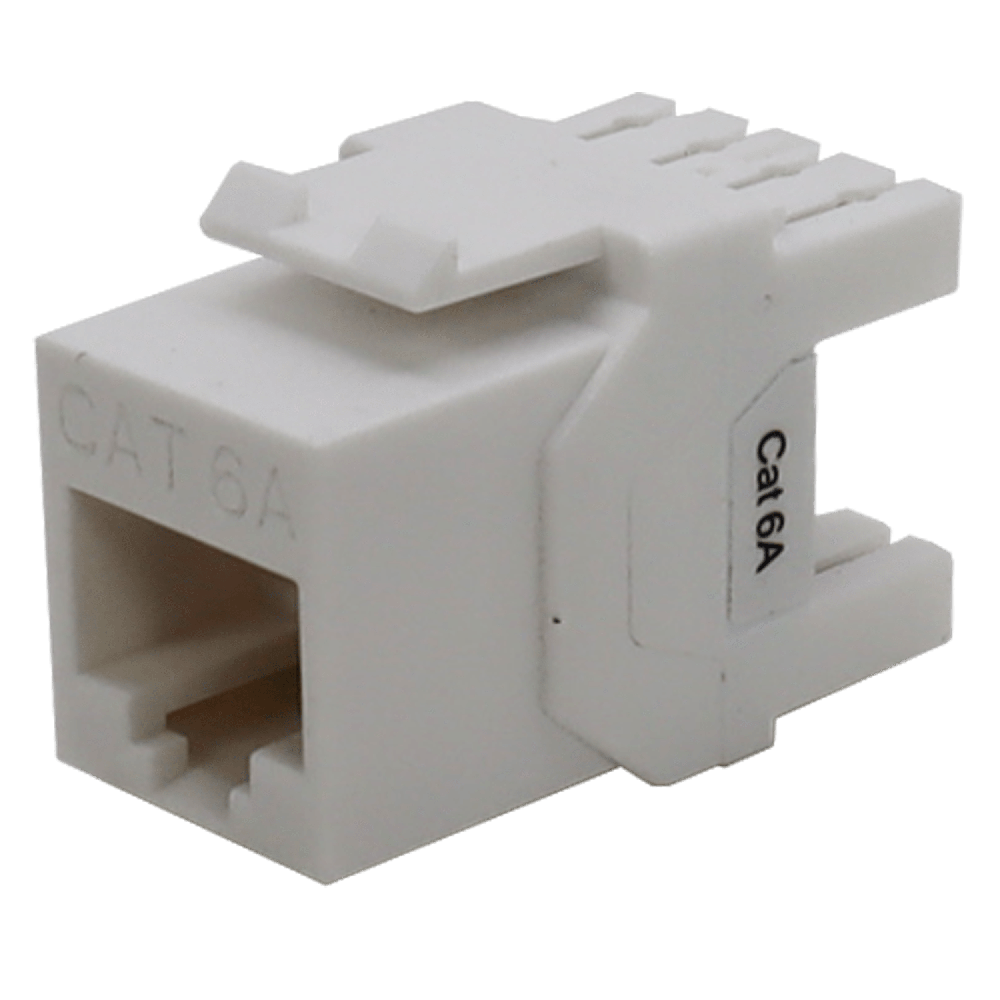

RJ45 Hembra (Keystone)
- Se empotra en cajas o paneles de parcheo
- Se conecta con cable rígido
- Muy duraderos
Usos: tomas de pared, racks profesionales.
Distancia máxima de un cable Ethernet
La norma indica:
- 100 metros máximo para cobre
- 90 m de cable estructurado
- + 10 m de latiguillos (5 m en cada extremo)
Más de eso puede causar pérdida de velocidad o cortes.
Diferencia entre cables de interior y exterior
Interior
- PVC
- No resistente a UV
- Muy flexible

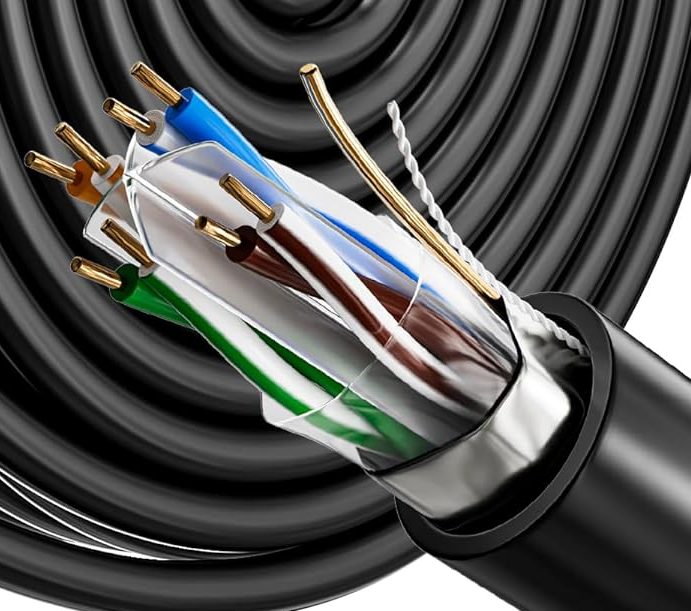

Exterior
- Cubierta PE (polietileno)
- Resistente al sol, humedad y temperaturas
- Generalmente apantallados

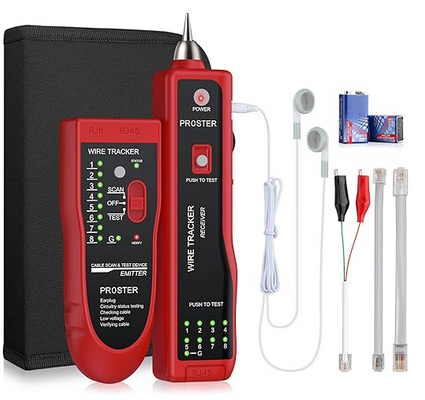

Cómo localizar un cable de red con un buscador de cables
Una herramienta imprescindible es el buscador de cables o toner.
Funcionamiento:
- Conectas el emisor al extremo del cable.
- Con la sonda, detectas el tono en la otra punta.
- Identificas qué cable pertenece a ese circuito.
Sirve para:
- Armarios de comunicaciones
- Cables sin identificar
- Instalaciones antiguas
Qué es PoE y cómo comprobarlo
¿Qué es PoE?
PoE (Power Over Ethernet) permite alimentar dispositivos a través del mismo cable de red, como:
- Cámaras IP
- Puntos de acceso WiFi
- Teléfonos VoIP
- Raspberry Pi con PoE HAT
Tipos de PoE
| Tipo | Potencia | Uso |
|---|---|---|
| PoE (802.3af) | 15,4 W | Cámaras básicas |
| PoE+ (802.3at) | 30 W | WiFi, cámaras PTZ |
| PoE++ (802.3bt) | 60-90 W | Equipos avanzados |

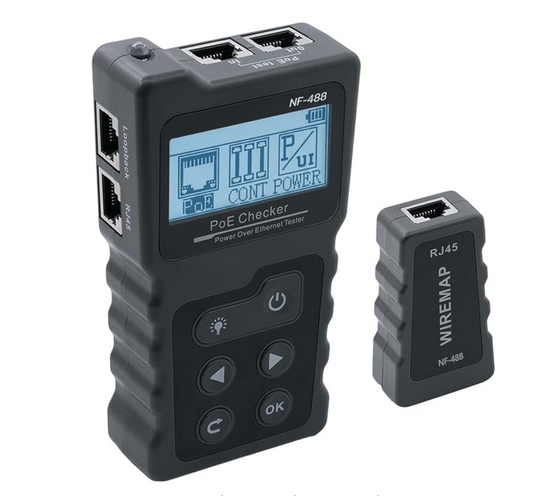

Cómo comprobar PoE
- Con un probador de PoE
- Conectando el tester entre el switch y el dispositivo
- El medidor indica:
- Si hay PoE
- Tipo de PoE
- Voltaje entregado

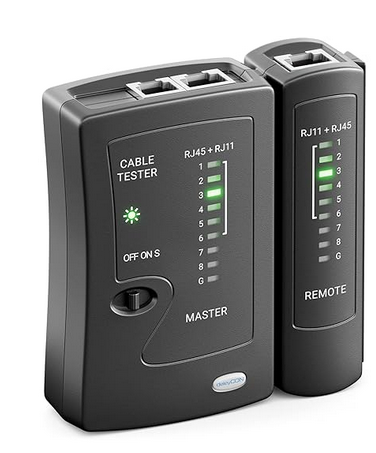

Cómo probar un cable de red (tester)
Para verificar que un cable RJ45 está bien crimpado, se usa un tester de continuidad.
Pasos:
- Conecta cada extremo del cable al tester.
- Enciende el equipo.
- Los LED deben encenderse en orden 1 a 8 (y a veces el blindaje).
Interpretación:
- OK: Secuencia 1→8 correcta.
- Cruce: Los números no coinciden.
- Cortocircuito: Dos pines se iluminan juntos.
- Abierto: Un número no enciende.
Conclusión
El cableado Ethernet es uno de los elementos más importantes de cualquier red. Elegir la categoría correcta, crimpar bien, conocer los estándares y disponer de herramientas adecuadas te garantizará una instalación profesional y sin problemas.
Si te gustan este tipo de contenido dejamelo saber en la caja de comentarios.
